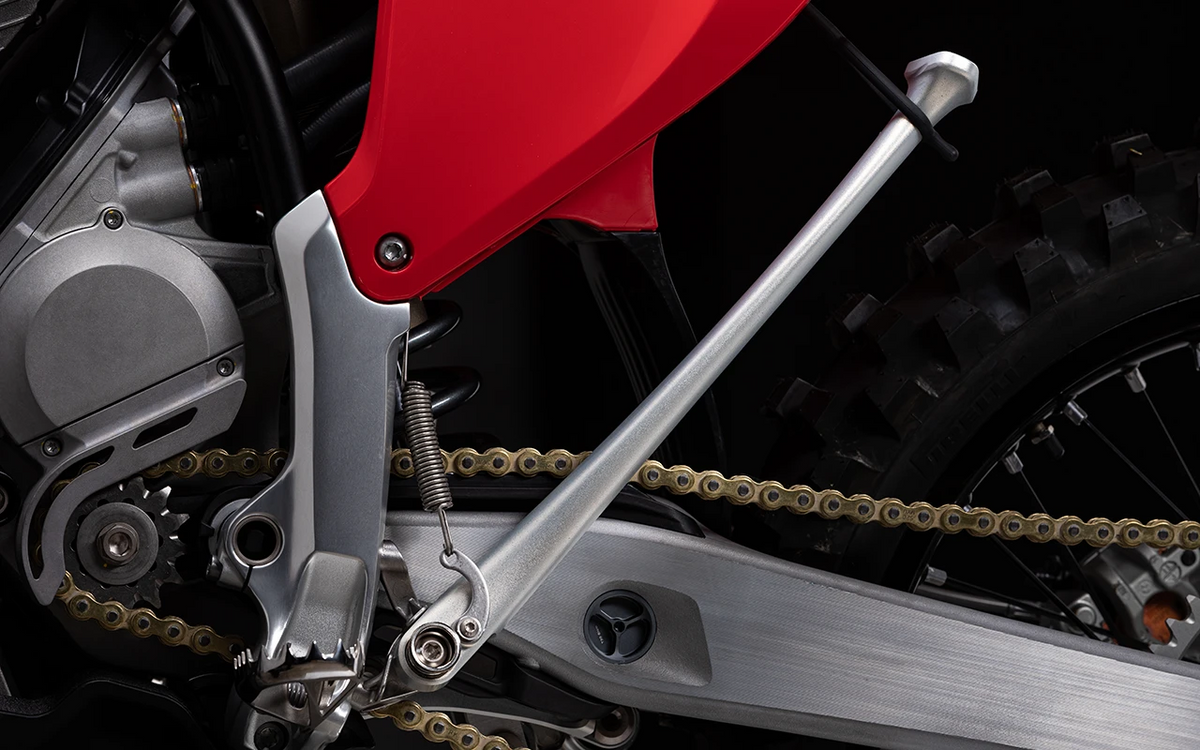

Boční stojan není na každém VARGu — Stark ho ve svých postupech píše s dovětkem „pokud je namontovaný“. Když ho na motorce nemáte, dodává Stark sadu bočního stojanu, kterou si namontujete podle oficiálního postupu za zhruba 20 minut. Tady je celý postup a utahovací momenty.
Co budete potřebovat
- Nářadí: bit TRX 45, háček na pružiny, gumová (měkká) palička
- Spotřební materiál: lithiový tuk, středně pevné lepidlo na závity
- Sadu bočního stojanu (noha, držák, pružiny, pouzdra, O-kroužky, šrouby, gumový pásek)
Montáž sady krok za krokem (postup 05.038.03)
- Motorka vypnutá, nabíječka odpojená.
- Do nohy stojanu namontujte držák pružiny šroubem Torx M5×16 s pouzdrem a podložkou — 5 Nm.
- Druhý šroub M5×16 s pouzdrem a podložkou zašroubujte do závitu za levou boční výztuhou rámu — 5 Nm. Nejširší část pouzdra musí být u hlavy šroubu, aby pružina nesklouzla.
- Do drážek hlavního pouzdra stojanu vložte oba přiložené O-kroužky a do hlavního pouzdra zatlačte jedno z pouzder stojanu.
- Držák stojanu přišroubujte k motorce dvěma šrouby M8×20 — 20 Nm.
- Hlavní pouzdro protáhněte otvorem v přední části nohy, z druhé strany zatlačte druhé pouzdro a obě dosaďte měkkou paličkou.
- Nohu nasaďte do držáku a upevněte šroubem M8×24 — 35 Nm.
- Malou pružinu provlékněte tou druhou, zahákněte ji za šroub pružiny a háčkem na pružiny za otvor v držáku pružiny.
- Sundejte zadní díl karoserie (spoiler assembly) a z plastového krytu zadního spoileru vyklepněte záslepku.
- Namontujte gumový pásek, který drží stojan za jízdy.
- Vraťte zadní díl karoserie.
Výměna nebo demontáž stojanu (postup 05.038.01)
Při sundávání: stojan je zajištěný v gumovém pásku; vyvěste pružiny z plechu a ze šroubu pružiny, vyšroubujte šroub nohy, uvolněte nohu z pásku a sundejte ji, pak vyšroubujte držák.
Při montáži: namontujte gumový pásek a držák, pouzdro a O-kroužky namažte, šrouby držáku utáhněte na 20 Nm. Závit šroubu nohy očistěte, naneste středně pevné lepidlo na závity, nohu provlékněte páskem a šroub utáhněte na 35 Nm. Nakonec zahákněte pružiny na horní šroub u levé boční výztuhy a na plech pružiny na noze.
Časté dotazy
Má Stark VARG boční stojan?
Ne každý. Stark ve svých postupech píše „pokud je namontovaný“ a nabízí sadu bočního stojanu pro VARG MX (1.0), MX 1.2, EX i SM.
Jakým momentem se utahuje boční stojan?
Šrouby držáku 20 Nm, šroub nohy 35 Nm (s lepidlem na závity střední pevnosti), šrouby držáků pružiny 5 Nm.
Jak dlouho trvá montáž sady bočního stojanu?
Stark u postupu uvádí asi 20 minut. Potřebujete bit TRX 45, háček na pružiny a měkkou paličku.
Co drží stojan za jízdy nahoře?
Gumový pásek, který se při montáži sady připevní pod zadní díl karoserie.
Zdroje: servisní postupy Stark 05.038.03 Assembly of side stand kit (ENG 2024-12) a 05.038.01 Remove and install side stand (ENG 2023-06) na starkfuture.com; tabulka momentů návodů k obsluze 2025. Údaje k 25. 9. 2026.
