Správný utahovací moment rozhoduje o tom, jestli šroub drží, nebo se povolí či utrhne. Stark uvádí v návodu k obsluze tabulku momentů pro hlavní šrouby a matice. Pro EX, MX 1.2 i SM je shodná, u původního VARG MX se některé hodnoty liší — obojí najdete níže.
Než začnete
Když moment nenajdete v tabulce, platí hodnota vyražená přímo na dílu. Když ani ta není, Stark radí napsat na support@starkfuture.com — nebo zavolejte nám. Momentový klíč je v sadě nářadí, kterou Stark k VARGu dodává.
Tabulka momentů EX, MX 1.2 a SM
| Díl | Šroub / matice | Nm |
|---|---|---|
| Brzdové kotouče | šrouby | 14 |
| Brzdový pedál | šrouby nášlapu (peg) | 5 |
| Brzdový pedál | šrouby otočného uložení (sway) | 20 |
| Brzdový pedál | šrouby táhla (link) | 10 |
| Karbonový spoiler | šrouby | 3 |
| Kluzák řetězu | šrouby | 5 |
| Spona plynové rukojeti | šrouby | 3 |
| Ovladač na řídítkách | šroub | 2,5 |
| Dokovací stanice (držák telefonu) | šrouby | 30 |
| Stupačka | čep | 20 |
| Držák brzdové hadice na vidlici | šrouby | 5 |
| Přední blatník | šrouby | 8 |
| Přední brzdový třmen | šrouby | 25 |
| Přední tabulka | šroub | 5 |
| Přední osa | pojistný šroub | 35 |
| Přední osa | šrouby svěrky | 15 |
| Pumpa nožní brzdy | šrouby | 10 |
| Pumpa ruční brzdy | šrouby objímky | 6 |
| Spodní zadní blatník | šrouby | 5 |
| Lapač bláta | šrouby | 3 |
| Táhlo přepákování (pull rod) | matice | 60 |
| Zadní osa | pojistný šroub / matice | 80 |
| Zadní rozeta | šrouby | 35 |
| Kost přepákování (rocker arm) | zpětná pojistná matice | 20 |
| Kost přepákování | hlavní čep | 60 |
| Kost přepákování | víčka čepu | 5 |
| Kost přepákování | pojistná matice | 60 |
| Tlumič | horní matice | 40 |
| Tlumič | dolní matice | 40 |
| Boční výztuhy rámu (side plates) | horní šroub | 20 |
| Boční výztuhy rámu | dolní šroub | 30 |
| Boční stojan | šrouby držáku | 20 |
| Boční stojan | šroub nohy | 35 |
| Kryt pod motor (skid plate) | šrouby | 15 |
| Zadní díl karoserie (spoiler assembly) | zadní středový šroub | 10 |
| Zadní díl karoserie | boční šrouby | 20 |
| Zadní díl karoserie | přední šrouby | 5 |
| Kyvná vidlice | osa | 45 |
| Kyvná vidlice | šroub svěrky | 25 |
| Plynová rukojeť | šroub | 2,5 |
| Řídicí jednotka VCU | boční šrouby | 2 |
| Řídicí jednotka VCU | středové šrouby | 5 |
Původní VARG MX: kde se hodnoty liší
Návod původního VARG MX má tabulku téměř stejnou, ale u těchto šroubů uvádí jiný moment (ostatní řádky platí jako výše):
| Díl · šroub | původní MX | EX, MX 1.2, SM |
|---|---|---|
| Ovladač na řídítkách · šroub | 5 Nm | 2,5 Nm |
| Plynová rukojeť · šroub | 3 Nm | 2,5 Nm |
| Držák brzdové hadice na vidlici · šrouby | 3 Nm | 5 Nm |
| Přední tabulka · šroub | 8 Nm | 5 Nm |
| Kost přepákování · zpětná pojistná matice | 5 Nm | 20 Nm |
| Boční výztuhy rámu · horní šroub | 45 Nm | 20 Nm |
| Boční výztuhy rámu · dolní šroub | 40 Nm | 30 Nm |
| Zadní díl karoserie · zadní středový šroub | 8 Nm | 10 Nm |
| Kyvná vidlice · šroub svěrky | 35 Nm | 25 Nm |
| Nabíjecí port · šrouby | 5 Nm | v tabulce není |
| Konektorová skříň · šrouby | 10 Nm | v tabulce není |
| Řídicí jednotka VCU · šrouby | 5 Nm | boční 2 Nm, středové 5 Nm |
| Spona plynové rukojeti · šrouby | v tabulce není | 3 Nm |
Další momenty z postupů Starku
Některé šrouby tabulka v návodu nemá, ale uvádějí je oficiální servisní postupy Stark Future. U každého je napsané, pro které modely Stark postup vydal:
| Šroub | Nm | Postup Starku · modely |
|---|---|---|
| Vypouštěcí šroub převodového oleje (s novou podložkou) | 15 | 07.019.06 Výměna převodového oleje · všechny modely |
| Kontrolní šroub hladiny oleje (s novou podložkou) | 5 | 07.019.06 · všechny modely |
| Kovové víčko pravého krytu motoru | 5 | 07.019.06 · všechny modely |
| Vypouštěcí šroub chladicí kapaliny | 5 | 10.002.04 Vypuštění a naplnění chlazení · všechny modely |
| Šrouby víčka pumpy přední brzdy | 5 | 02.010.02 Výměna předních destiček · všechny modely |
| Šrouby chrániče vidlice (3 ks) | 10 | 01.003.01 Chránič vidlice · všechny modely |
| Šrouby předního uchycení baterie | 40 | 07.005.01 Vyjmutí a montáž baterie · všechny modely |
| Matice horní a spodní osy baterie | 40 | 07.005.01 · všechny modely |
| Hřídel rám–motor | 60 | 07.001.01 Vyjmutí a montáž pohonné jednotky · všechny modely |
| Šrouby uchycení pružin bočního stojanu (M5×16) | 5 | 05.038.03 Montáž sady bočního stojanu · všechny modely |
| Víčko chladiče | 5 | 10.003.05 Odvzdušnění chlazení · původní MX |
| Šrouby příruby vodního čerpadla | 1,3 | 10.003.05 · původní MX |
| Dráty výpletu (nové kolo) | 4,5 | specifikace VARGu 2024; u ojetého kola se řídí vystředěním |
Postup, nebo tabulka?
Servisní postupy jsou z let 2023–2024 a u některých šroubů uvádějí hodnoty z tabulky původního MX (například přední tabulka 8 Nm, zadní středový šroub zadního dílu karoserie 8 Nm, lapač bláta 2 Nm). Pro EX, MX 1.2 a SM se řiďte tabulkou z návodu 2025 výše.
Titanové šrouby
Pro titanovou sadu šroubů platí podle Starku stejné momenty jako u standardních — ale utažení je potřeba zkontrolovat po každé jízdě.
Momentový klíč

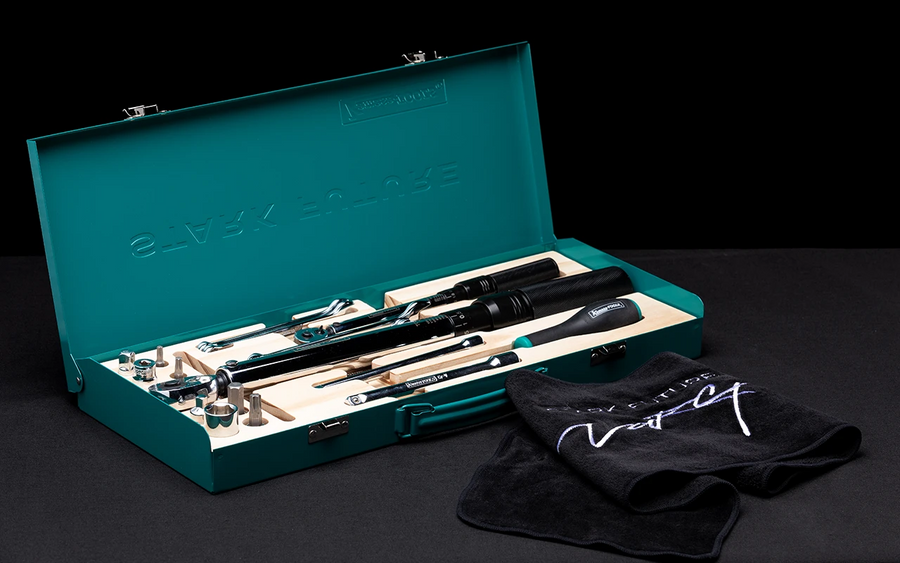

V sadě nářadí k VARGu podle specifikace Starku jsou dva momentové klíče s aretací: ¼″ s rozsahem 2–26 Nm (délka 250 mm) na drobné šrouby a ⅜″ s rozsahem 20–120 Nm (délka 440 mm) na osy, přepákování a podobně. Co dalšího sada obsahuje, píšeme v článku Sada nářadí Stark VARG; koupit ji jde i samostatně jako Stark VARG toolbox.
Časté dotazy
Jakým momentem se utahuje zadní osa na Stark VARG?
Pojistný šroub (matice) zadní osy 80 Nm, a to na EX, MX 1.2, SM i původním MX. Přední osa: pojistný šroub 35 Nm a šrouby svěrky 15 Nm.
Jaký moment mají šrouby brzdových kotoučů a zadní rozety?
Šrouby brzdových kotoučů 14 Nm, šrouby zadní rozety 35 Nm, šrouby předního brzdového třmenu 25 Nm.
Platí stejné momenty pro všechny modely VARG?
Pro EX, MX 1.2 a SM je tabulka v návodech shodná. Původní VARG MX má u několika šroubů jiné hodnoty — například horní šroub bočních výztuh rámu 45 Nm místo 20 Nm nebo šroub svěrky kyvné vidlice 35 Nm místo 25 Nm.
Co když moment pro svůj šroub nenajdu?
Platí hodnota vyražená na dílu. Když tam není, obraťte se na podporu Starku (support@starkfuture.com) nebo na nás — moment nehádejte.
Jak utahovat titanové šrouby?
Stejným momentem jako standardní šrouby, ale utažení kontrolujte po každé jízdě.
Zdroje: tabulky utahovacích momentů v návodech k obsluze Stark VARG EX (ENG 2025), SM (ENG 2025-11), MX 1.2 (ENG 2025-08) a původního VARG MX; servisní postupy Stark 07.019.06, 10.002.04, 10.003.05, 02.010.02, 07.005.01, 07.001.01 a 05.038.03; specifikace Stark VARG (ENG 2024-07). Údaje k 25. 9. 2026.
